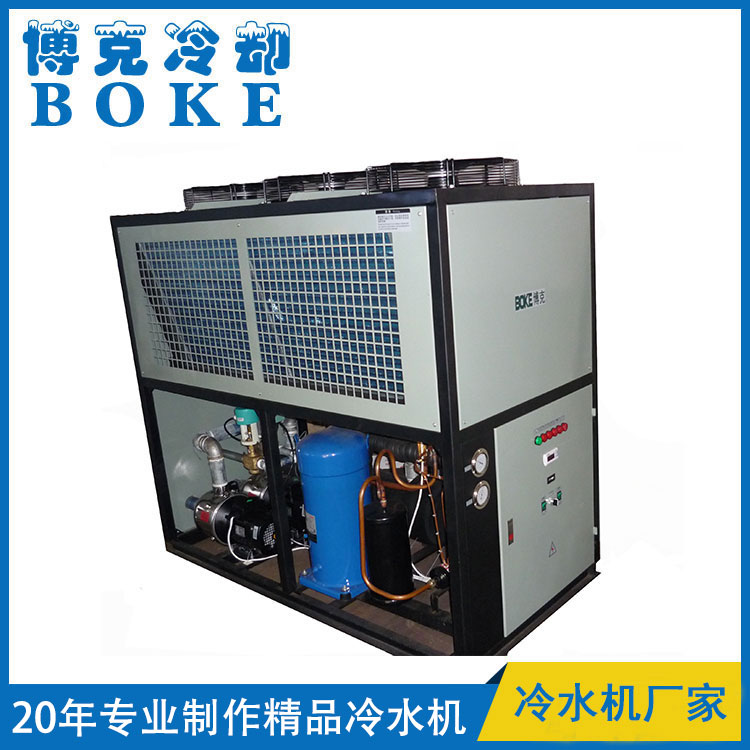

擠出機(押出機)水槽冷卻用風冷箱式冷水機
【所屬分類】塑料行業專用冷水機
【制冷能力】36-42KW（BKLS-F130Q,BKLS-F150Q）
【溫控范圍】8-20℃
【應用領域】擠出機（押出機）冷卻
【品牌名稱】博克(BOKE)
【生產廠家】寧波北侖博克冷卻設備有限公司
- 產品簡介
- 技術參數
- 服務政策
- 常見問題
核心部件
三菱PLC控制器:進行整機智能精準完美控制
進口丹弗斯百福馬/谷輪壓縮機：能效比高，內置安全保護，噪音低，省電耐用
臺灣智能溫度控制器：操作簡單，超限報警，溫度跟隨，自動控制，控溫精度0.1℃
施耐德電器元件：百萬次以上機械壽命，精密制造，性能優越，安全穩定
丹弗斯熱力膨脹閥：溫度調節范圍廣，控制準確，性能可靠，高效節能
美國艾默生干燥過濾器：有效過濾制冷劑中的雜質和水分，保證制冷系統安全運行
韓國3S流量開關：有效保護冷凍水流量，保證系統安全運行
南方不銹鋼離心泵：運行效率高，噪音低，可靠性好
細節展示

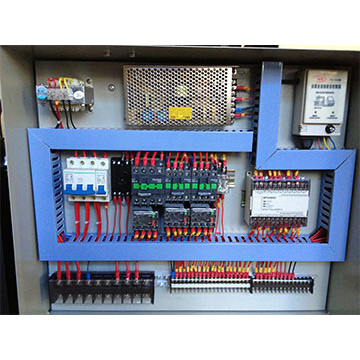

控制箱

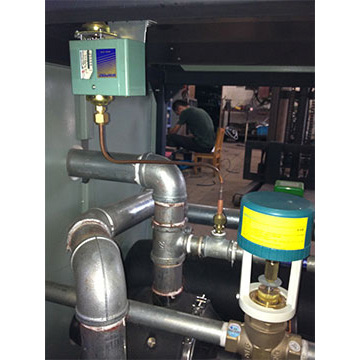

泄壓保護裝置
本款冷水機還增加了水壓泄壓回流、低液位報警、水壓低報警、故障聲光報警、主電路空開和控制回路空開保護等保護和控制要求。
機組特點
1)冷水機采用美國進口名牌谷輪壓縮機，內置安全保護，噪音低，省電耐用，以增加設備的使用壽命。面板顯示壓縮機運行時間
2)系統控制采用三菱PLC進行整機控制
3)控制箱可遠程控制，控制電壓24V(輸入電源經過隔離變壓器進行隔離)

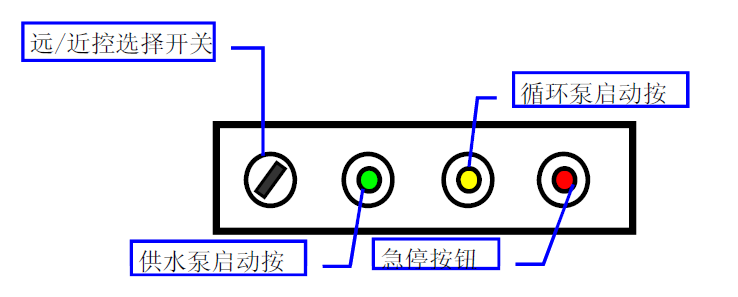

遠程控制操作盤(見圖)，同步顯示水溫
4）蒸發器采用臺灣高力品牌（20年技術）釬焊式不銹鋼板式換熱器，冷凍水和制冷劑在兩塊板片間形成的窄小而曲折的通道中逆流流過，制冷劑在蒸發時，很容易實現完全蒸發達到無液態程度，因此比普通的管殼式換熱器和水箱式換熱器制冷量更大，而消耗功率反而降低
5)采用德國施耐德電氣產品，具有完善的電氣保護系統，如缺/錯相保護、超高/低壓保護、過熱/過流保護、防凍保護、水?dāng)嗔鞅Ｗo(hù)等。
6)泄壓保護：在供水管路上設計泄壓回路，當生產線冷卻水槽出水閥門全部關閉而員工忘記停止供水泵，則管路壓力提高泄壓回路進行溢流(通過壓力開關或壓差閥實現)
7)設置聲光報警器
8)風冷式冷凝器采用蜂窩翅片串高效內螺紋紫銅管配合高效外轉子風機，換熱效果非常好。
因夏季工廠周圍環境溫度較高，排熱不暢導致系統冷凝壓力過高，采用同時加大冷凝器換熱面積和冷凝風機風量的方式來降低系統內的冷凝壓力，其他配置也相應提高。
9)采用電子溫控數字液晶顯示控制器，中文界面，實現自動控制。精確控制溫度(8℃～20℃)，控溫精度±0.5℃。對于其他溫度范圍可按要求定制。
10)冷水機采用人性化設計，其冷量充足且體積小、結構合理、外型美觀、操作方便。
11)接受用戶特殊工藝要求、控制、溫度、電源、顏色、尺寸、框架材質的產品定制。
應用場景
操作案例

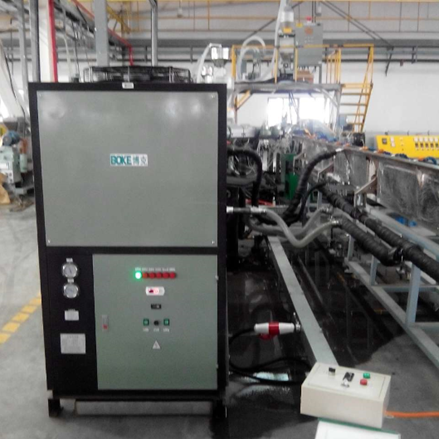

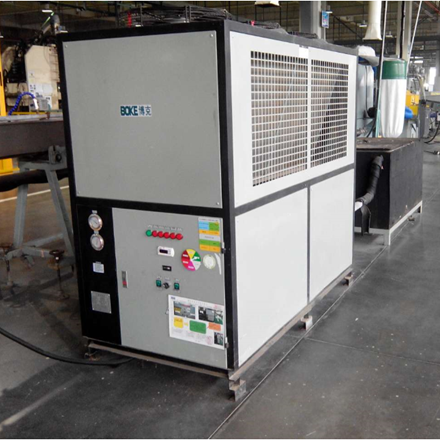

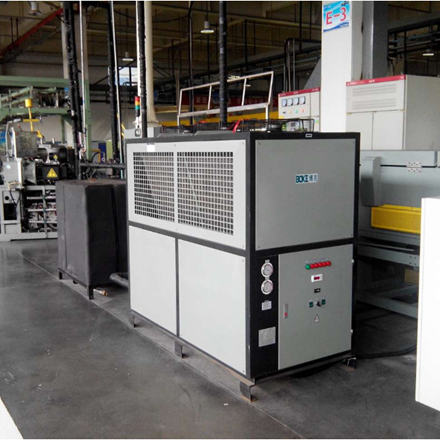

某汽車零部件工廠擠出機水槽冷卻用制冷方案
產品名稱 | 規格型號 | 數量 |
風冷式冷水機 | BKLS-F130Q | 1臺 |
制冷循環泵 | 1臺 | |
供水泵 | 1臺 | |
不銹鋼保溫水箱 | 1臺 | |
風冷式冷水機 | BKLS-F150Q | 2臺 |
制冷循環泵 | 2臺 | |
供水泵 | 2臺 | |
不銹鋼保溫水箱 | 2臺 |
公司簡介
寧波博克公司專業設計制造的擠出機冷卻用風冷箱式冷水機，采用美國進口谷輪壓縮機、三菱PLC控制系統，專用于擠出機水槽冷卻，使產品快速冷卻定型。具有高效穩定、安全節能、簡潔等特點。廣泛應用于能連續擠出成型各種不同截面幾何形狀的橡塑制品，如薄膜、片、板、硬管、軟管、波紋管、異型材、絲、電纜、包裝帶、棒、網和復合膜等產品的冷卻。
擠出機冷卻用冷水機大小與擠出機的押出量、生產線線速相關。當水資源缺乏、水質較差或安裝空間有限時可選用風冷式冷水機。博克可以根據您的實際工況免費為您定制最適合的制冷方案，并提供一站式服務，為您省心。博克箱式冷水機規格齊全，制冷量范圍8-100KW(更大制冷可選用博克螺桿式冷水機)，除R22外，可選用R134A/R407C/R404A等多種環保制冷劑。
免費制冷方案的獲取請咨詢在線客服或來電咨詢，訂購時請務必說明介質溫度要求。
冷水機型號 | BKLS-F130Q | BKLS-F150Q |
壓縮機額定功率 HP | 13 | 15 |
額定制冷量 kW | 36 | 42 |
機組冷卻方式 | 風冷 | |
使用電源 | 3φ/380V/50HZ | |
控制電壓 | DC24V | |
壓縮機形式 | 全封閉渦旋機 | |
蒸發器形式 | 干式蒸發器 | |
制冷循環泵參數 | 流量12m3/h，揚程19.5m，功率1.2KW | |
供水泵參數 | 流量16m3/h，揚程21m，功率2.2KW | 流量12m3/h，揚程19.5m，功率1.2KW |
冷凝器形式 | 高效翅片式換熱器（V型頂出風） | |
冷凝器換熱面積 ㎡ | 145 | 170 |
冷凝風機風量 m3/h | 3×6250 | 3×6250 |
制冷劑節流方式 | 外平衡熱力膨脹閥 | |
水溫調節范圍 ℃ | 8～20 | 8～20 |
水溫控制精 ℃ | ±3 | ±3 |
制冷劑 | R22 | |
機組控制方式 | PLC自動控制 | |
保護裝置 | 冷媒高壓、冷媒低壓、壓縮機過載、水泵過載、缺相、水流斷流、水壓泄壓回流、低液位報警、主電路空開和控制回路空開保護 | |
面板指示顯示 | 冷媒排氣壓力、冷媒吸氣壓力、冷水溫度、壓縮機累計運行時間 | |
遠程面板控制及顯示 | 供水泵啟停、循環泵啟停、制冷系統啟停、溫度顯示 | |
機組外型尺寸 ㎜ | 1800×900×1600 | 1800×900×1700 |
積水盤尺寸 ㎜ | 1600×800×90 | 1600×800×90 |
不銹鋼水箱保溫材料 | δ20橡塑板保溫 | |
制冷循環水管接口尺寸 | DN50 | DN50 |
供水管接口 | DN50 | DN50 |
機組重量 kg | 600 | 650 |
備注：
1）以上制冷量的工況為進水溫度12℃，出水溫度7℃，環境溫度32℃
2）箱式V型頂出風結構
3）具體選用多大的冷水機請咨詢在線客服或聯系博克公司銷售熱線13515886884獲取您所需工況的選型報告。博克還可根據客戶要求定制非標產品。
