可拆板式換熱器
【所屬分類】冷水機配件
【產品型號】BK30,BK60,BK100,BK150,BK200,BK250

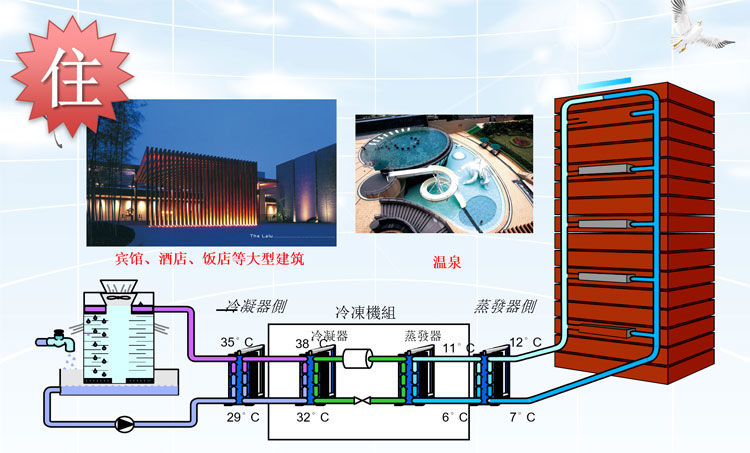

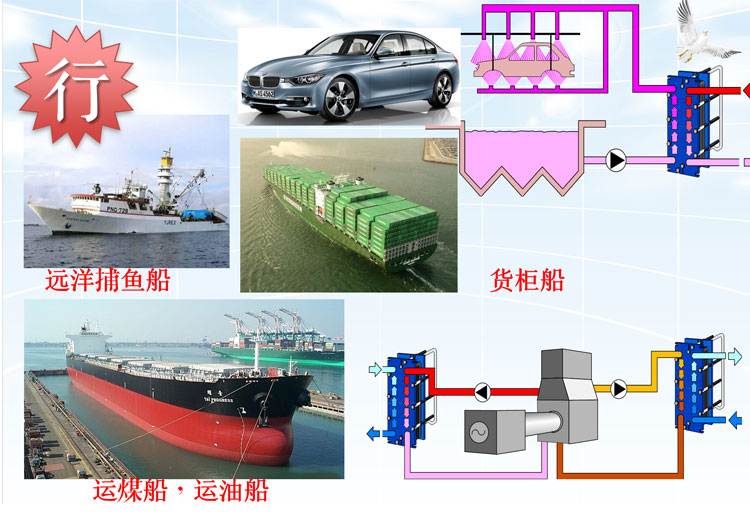

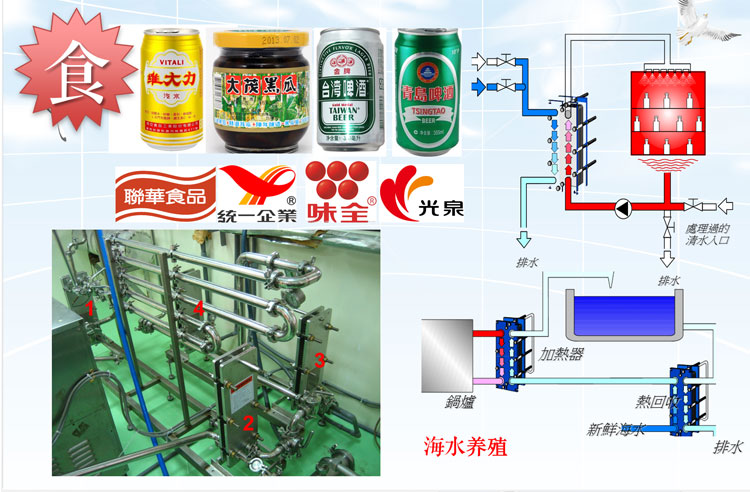

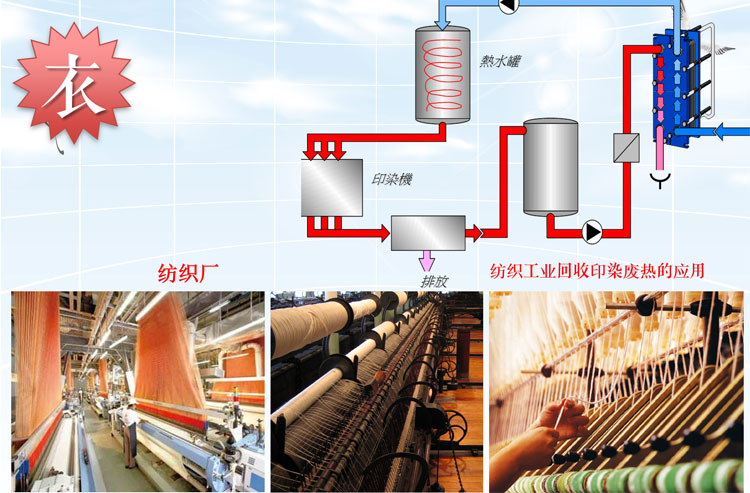

【應用領域】船舶、熱電、造紙、紡織、化工、機械、食品、飲料、醫藥、住宅供暖、供熱水、空調等部門冷卻或加熱用。
- 產品簡介
- 技術參數
- 服務政策
- 常見問題

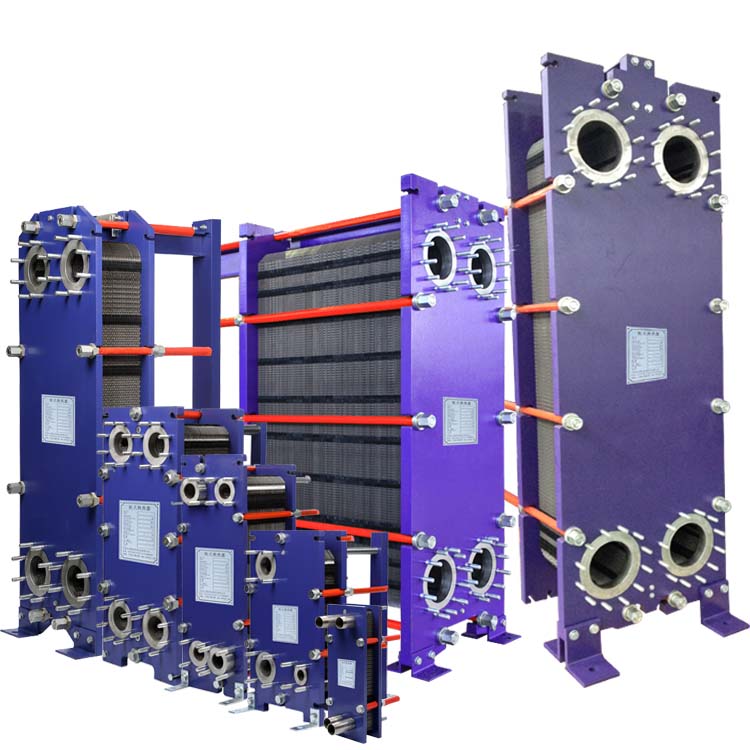

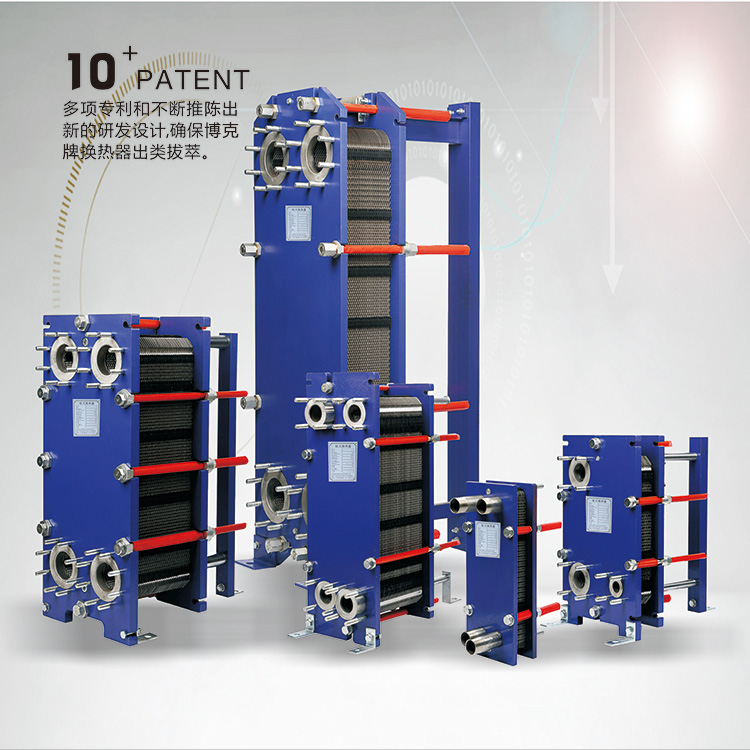

實物展示
流程演示
PHE可拆板式換熱器流程演示圖：

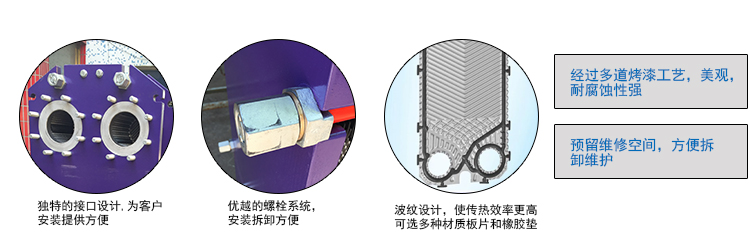

細節展示
產品特點
● 高效節能：其換熱系數在3000～4500kcal/ m2.℃·h，比管殼式換熱器的熱效率高3~5倍。
● 結構緊湊：板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。
● 容易清洗拆裝方便：板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。
● 使用壽命長：板式換熱器采用不銹鋼板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。
● 適應性強：板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣;幾乎適用于所有領域的加熱、冷卻、蒸發、冷凝、保溫、殺菌過程。
● 不串液：板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。
● 能實現純逆流換熱：充分利用兩種流體的溫差，熱回收率高達95%以上，處理微小溫差的能力最強，端溫差小，對水換熱可低于1℃，是其他型式換熱不能勝任的。
產品結構

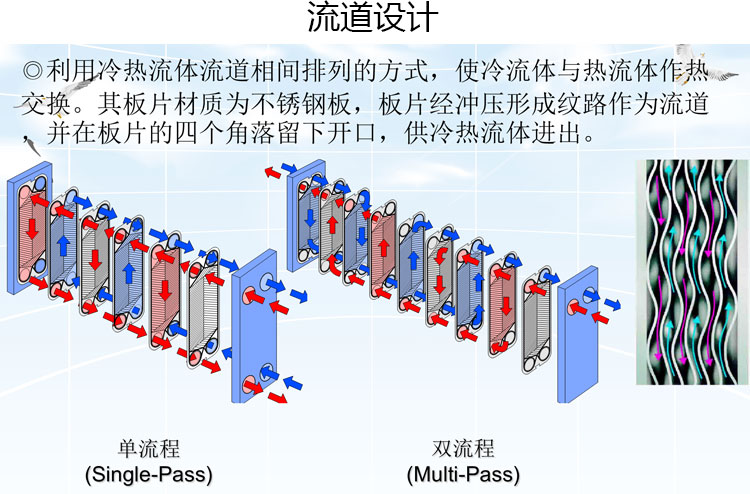

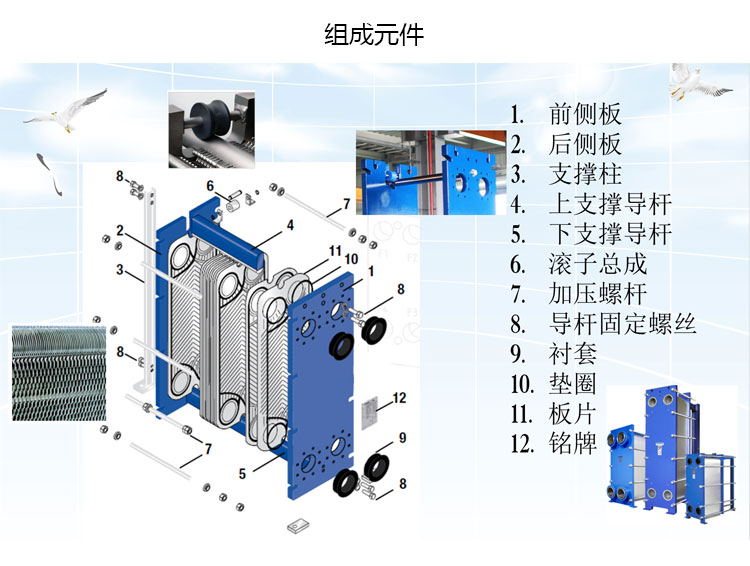

板式換熱器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種流體通過。金屬板片安裝在一個側面有固定板和活動板的框架內，并用夾緊栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上，由于具備高性能、省空間、省能源、維護簡單等許多優點，板式換熱器已獲得各產業的高度肯定。
工作原理
板片墊片材質和適用介質簡易對照表
板片材質 | 適合流體 |
不銹鋼（SUS304,316L等） | 凈水、河水、食用油、礦物油 |
鈦及鈦粑（Ti,ti-Pd） | 海水、鹽水、鹽化物 |
SMO | 稀硫酸、鹽化物水溶液、無機水溶液 |
鎳（Ni） | 高溫、高濃度苛性鈉 |
HASTELLOY合金（C276,C22） | 濃硫酸、鹽酸、磷酸 |
墊片材質 | 使用溫度℃ | 適合流體 |
丁晴橡膠（NBR） | -15 ～ +135 | 水、海水、礦物鹽、鹽水 |
三元乙丙（EPDM） | -25 ～ +180 | 熱水、水蒸氣、酸、堿 |
氟橡膠（F26） | -55 ～ +230 | 酸、堿、流體 |
四丙氟橡膠（FTP） | 0 ～ +160 | 濃酸、堿、高溫油、蒸汽 |
應用領域

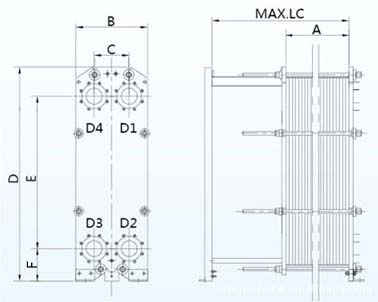

型號 | A | B | C | D | E | 底端中心至地面高度F | MAX.LC | 接口通徑 | 最大片數 | 最大流量 | 設計壓力 |
(mm) | (mm) | (mm) | (mm) | (mm) | （mm) | （mm） | （mm） | (N) | （m3/h） | (Mpa) | |
BK30B | N(2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 95 | 18 | 1.0/1.6 |
BK60B | N(2+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 250 | 36 | 1.6 |
BK60H | N(3+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 203 | 36 | 1.6 |
BK100B | N(2.55+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 278 | 140 | 1.0/1.6 |
BK100H | N(3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 180 | 140 | 1.0/1.6 |
BK150B | N(2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 600 | 360 | 1.0/1.6 |
BK150H | N(3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 600 | 360 | 1.0/1.6 |
BK200H | N(4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 400 | 600 | 1.0/1.6 |
BK250B | N(2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 500 | 750 | 1.0/1.6 |
BK60S | N(4+X) | 400 | 203 | 704 | 380 | 188 | 1200 | 65 | 147 | 50 | 1.6 |
BK200S | N(4+X) | 800 | 363 | 1405 | 698 | 360 | 3000 | 200 | 400 | 600 | 1.6 |
BK150HS | N(3.95+X) | 610 | 290 | 1200 | 690 | 275 | 3000 | 150 | 600 | 360 | 1.6 |
X是板片厚度 | |||||||||||
